200型贝雷片钢便桥的施工方法
发布时间：2021/7/13 10:28:40 来源:http://www.jsbeilei.net/ 浏览次数：
200型贝雷片钢便桥是由10#槽钢焊接成型的定型桁架，每片尺寸为3m×1.5m，其两端有公母连接头，组装时用连接销连接;为了加强接头处的刚度，接头处用连接片加强，连接片尺寸为0.5m×1.0m， 200型贝雷片钢便桥、连接片上均有螺栓孔，组装时用螺栓连接固定。根据受力需要可以组装成单排单层，双排单层，单排双层，双排双层等多种形式，桁架片的上下弦杆可另设弦杆加强，以满足各种荷载的需要。
施工时在桥墩立柱上预埋蛇形柱(柱高1.5m，高出桥面貌一新0.55m)，并在蛇形柱上焊钢板安装工字钢，再在工字钢上搭200型贝雷片钢便桥桁架，每个桥墩立柱上预埋三根蛇形柱。贝雷架采用双排单层的结构形式(共四排200型贝雷片钢便桥桁架)，其中第一排和第二排间距为50cm;第二排和第三排之间为3m;第三排和第四排间距为50cm。

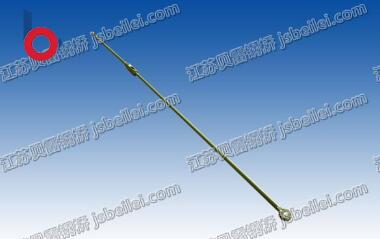

在200型贝雷片钢便桥上焊拉筋吊拉，并在下部形成安全平台，每跨实际用78根吊拉筋。为了防止中部受力变形产生偏移，在贝雷架两端焊接拉筋连在桥台立柱插筋上，并且贝雷架与贝雷架之间采用剪刀支撑连结加固。
吊拉施工的实施,贝雷架经过灯笼架斜面人工移到工字钢上，克服了大型吊车不能完成的工序。施工时，为了保证浇筑后的变后，采取预拱4.5cm，经过实际实施，浇筑完成后变形结果为3cm，满足桥梁施工要求。
