贝雷梁的弯矩怎么计算 贝雷梁弯矩计算方法
发布时间：2017/4/19 8:51:14 来源: 浏览次数：
贝雷梁的弯矩的计算方法很很多，1、荷载计算：查图纸：C27-C30一联三跨共计砼用量为506m3，则平均每米砼用量为：4.961T/m，砼自比重按ρ=2.5T/ m3来计算，则平均每米箱梁自重为：12.402T，综合考虑：对砼比重按ρ=2.8T/ m3来计算，包含了上部底模，方木和部份支架的重量，则平均每延米箱梁重量为：q1=13.891T/m。
2、顶层I20b工字钢验算

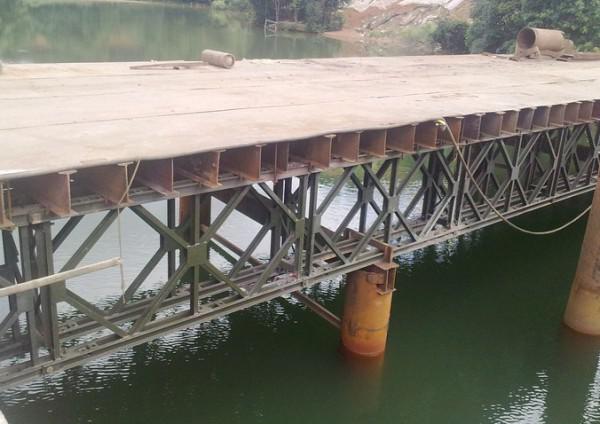

C28-C29一跨拟采用4组8片贝雷梁作为主要构件，四组贝雷梁平均间距为1.6m，其上铺一层长度为10m，纵桥向间距为1m的I20b工字钢，用作支承方木用。
一跨34m，则所需10m长I20b工字钢根数约为32根，则平均分配到每根I20b工字钢上的均布荷载为：q2=（13.891×34）/（32×10）=1.476T/m。
